详谈对RoHS检测仪测试结果的解读
2018-10-17


ROHS检测仪就是X射线荧光光谱仪,其分析原理也就是X射线荧光光谱仪的分析原理。X射线荧光光谱仪通常可分为两大类,波长色散X射线荧光光谱仪(WDXRF)和能量色散X射线荧光光谱仪(EDXRF),波长色散光谱仪主要部件包括激发源、分光晶体和测角仪、探测器等,而能量色散光谱仪则只需激发源和探测器和相关电子与控制部件,相对简单。

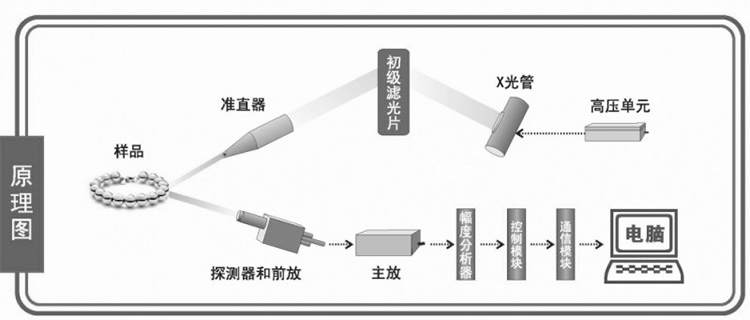

  ROHS检测仪分析原理


RoHS检测仪的分析原理

  ROHS检测仪
就是X射线荧光光谱仪,其分析原理也就是X射线荧光光谱仪的分析原理。X射线荧光光谱仪通常可分为两大类,波长色散X射线荧光光谱仪(WDXRF)和能量色散X射线荧光光谱仪(EDXRF),波长色散光谱仪主要部件包括激发源、分光晶体和测角仪、探测器等,而能量色散光谱仪则只需激发源和探测器和相关电子与控制部件,相对简单。

  波长色散X射线荧光光谱仪使用分析晶体分辨待测元素的分析谱线,根据Bragg定律,通过测定角度,即可获得待测元素的谱线波长:
  λ=2dsinaθ(n=1,2,3…)
  式中,λ为分析谱线波长;d为晶体的晶格间距;θ为衍射角;n为衍射级次。利用测角仪可以测得分析谱线的衍射角,利用上式可以计算相应被分析元素的波长,从而获得待测元素的特征信息。
  能量色散射线荧光光谱仪则采用能量探测器,通过测定由探测器收集到的电荷量,直接获得被测元素发出的特征射线能量:
  Q=kE
  式中,K为入射射线的光子能量;Q为探测器产生的相应电荷量;k为不同类型能量探测器的响应参数。电荷量与入射射线能量成正比,故通过测定电荷量可得到待测元素的特征信息。
  待测元素的特征谱线需要采用一定的激发源才能获得。目前常规采用的激发源主要有射线光管和同位素激发源等。
  为获得样品的定性和定量信息,除光谱仪外,还必须采用一定的样品制备技术,并对获得的强度进行相关的谱分析和数据处理。
